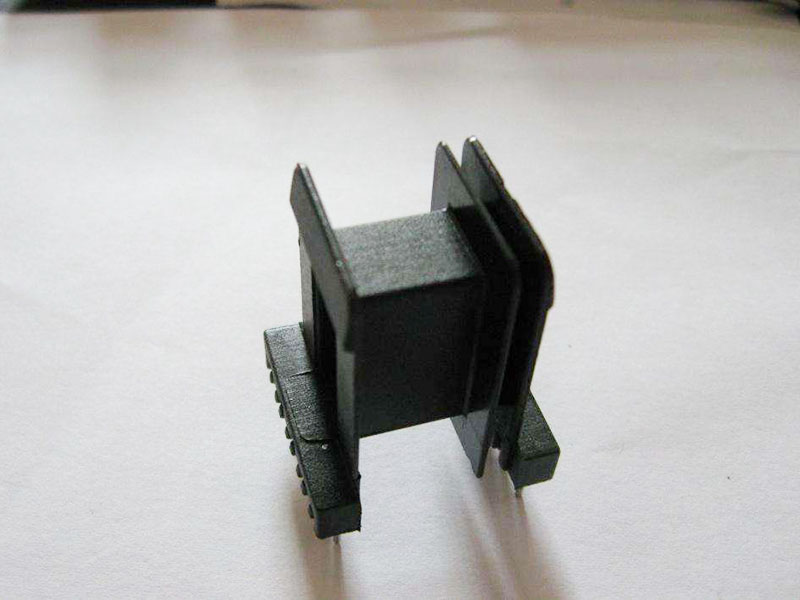

變壓器骨架成本怎么計算？變壓器骨架正向怎么識別？

變壓器骨架的成本怎么計算？有沒有什么成本計算的公式？變壓器骨架正向怎么識別？問題較多，下面變壓器骨架生產廠家-韓創模具為大家進行詳細介紹！

變壓器骨架的成本怎么計算？

第一步：變壓器的功率 = 輸出電壓* 輸出電流（如果有多組就每組功率相加）

得到的結果要除以變壓器的效率，否則輸出功率不足。100W以下除0.75，100W-300W除0.9，300W以上除0.95.事實上變壓器的骨架不一定很合適計算結果，所以這只是要設計變壓器的功率，比如一個變壓器它的輸入220V,輸出是12V 8A，那么它的需要的功率是12*8/0.75=128W，后面的例子以此參數為例（市售的產品一般不會取理論上的值，因?yàn)樗鼈兛紤]的更多是成本，所以它們選的功率不會大這么多）

第二步：決定需要的鐵芯面積；需要的鐵芯面積=1.25*根號[變壓器的功率]，單位為平方厘米。

第三步：選擇骨架，鐵芯面積就是鐵芯的長除以3（得到的數就是舌寬，就是中間那片的寬度），再乘以鐵芯要疊的厚度，如上例它應該選擇86*50或86*53的骨架，從成本考慮選86*50，它的面積是8.6/3*5=14.333，由于五金件的誤差，真實的面積大約是14.0。這個才是真實的鐵芯面積。

第四步：計算每V電壓需要的匝數，公式 100000000÷4.44*電源頻率*鐵芯面積*鐵芯最大磁感應強度

當電源電壓為50Hz時（中國大陸），代入以上公式，得到以下公式;

450000÷鐵芯面積*鐵芯最大磁感應強度

鐵芯最大磁感應強度一般取10000—14000（高斯）之間，質量好的取14000-12000，一般的取10000-12000，個人一般取中間12000，這個取值直接影響到匝數，取值大了變壓器損耗也大，小了線又要多，就要在成本和損耗中折中選擇 以上例: 450000÷14.0*12000=2.678=2.7         初極220V即220*2.7=594匝，次級12V即

12*2.7=32.4匝。由于次級需有損耗，所以需要增加損耗1.05—1.03（線小補多些，線大補少些）。即32.4*1.04=33.7=34匝。這樣空載電壓會稍高，但是負載會降到正常電壓。

第五步：選擇線徑，線徑很多電工書里都會有一個表注明是4.5A或2.5A的電流密度時電線可以通過的電流，一般生產時繞線機可能不是繞得很理想，所以如果選擇2.5A的電流密度，大部分繞不下所有的線，所以如果是生產就要在2.5—4.5A的電流密度范圍內選擇，通常要試制樣品才能選擇最合適的，在成本上考慮就用小些的，效果上考慮就用粗些的。計算線徑是需要銅線的橫截面積即：3.14*半徑的平方（小學學過），然后用橫截面積乘上電流密度就是能流過的電流。

變壓器骨架正向怎么識別？

變壓器貌似沒有“正方向”的提法，因?yàn)槔硐胱儔浩髦兄皇菍⒔与娫匆唤M線圈作為輸入線圈，而其他繞組就是輸出繞組。但是，變壓器繞組中有“同名端”，即繞組繞制方向一定時，每個繞組的開始一端都稱作首端，結束的一端為尾端，一個變壓器的各繞組的“首端”或“尾端”就是“同名端”，當一個變壓器上的兩個繞組的首尾相接可成為“串聯”，此時余下的兩個首尾之間的電壓值等于兩個繞組原電壓值之和。根據這個情況，一般在未知變壓器的一個繞組輸入一個適當?shù)妮^低的電壓，測量分別測量其余繞組上的輸出電壓，將任意兩繞組的各一端連接在一起，測量另兩端的電壓，若結果是兩組電壓值的和，則說明兩組線圈時“首尾相接”，若所得電壓值等于兩組原電壓值之差，則此時兩繞組是“同名端”相連接在一起。

以上就是東莞韓創變壓器骨架生產廠家關于“變壓器骨架的成本怎么計算？變壓器骨架正向怎么識別？”等問題作出的解答，希望能對你有幫助，如未能解決您的問題或有其他疑惑可咨詢客服為您解答哦！
